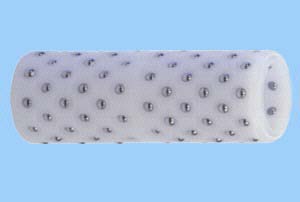

N 500 型塑膠滾珠軸承罩
品牌：MAHR
型號：N 500
耐熱 100°C, 最高持續工作溫度80°C
密度1.42 kg/dm3
特殊滾柱軸承鋼 100 Cr 6 (1.2067)
軸承罩由鋼球和聚甲醛樹脂製成
由於樹脂材料的重量輕，可獲得高的加速度。
極好的幹運行特性
最平滑的運動

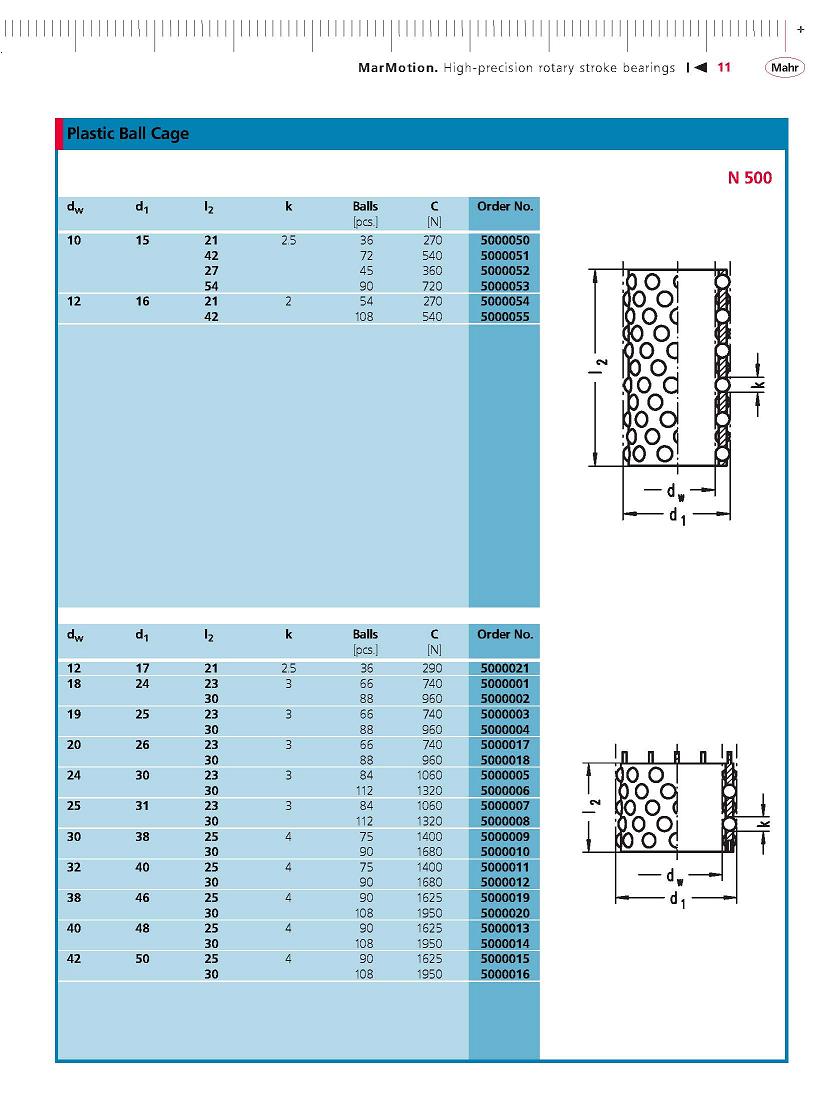

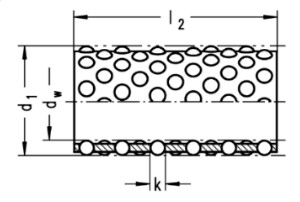

尺寸
|
n - No. of balls
C - loading capacity (N) |
|
||||||
|
dw
|
d1
|
l2
|
k
|
n
|
C
|
Best.-Nr.
|
|
|
10
|
15
|
21
|
2,5
|
36
|
270
|
5000050
|
|
|
10
|
15
|
42
|
2,5
|
72
|
540
|
5000051
|
|
|
10
|
15
|
27
|
2,5
|
45
|
360
|
5000052
|
|
|
10
|
15
|
54
|
2,5
|
90
|
720
|
5000053
|
|
|
12
|
16
|
21
|
2
|
54
|
270
|
5000054
|
|
|
12
|
16
|
42
|
2
|
108
|
540
|
5000055
|
|
特徵
注入式模組.
鋼球被限位但很容易運動.
鋼球在軸向上錯開延長了滾珠導軌軸承的壽命
材料
軸承圈:
聚甲醛樹脂,注入式模組，密度1.42 kg/dm3
耐熱100°C, 最高持續工作溫度80°C
鋼球:
硬化,特殊滾柱軸承鋼100 Cr 6 (1.2067)
DIN 5401 / ISO 3290 等級5 排列組P0
載荷能力
C欄顯示了滾珠軸承罩在均布載荷作用下的載荷等級。當有力矩作用時載荷能力必須計算。
特殊設計
可以提供不銹鋼或陶瓷製成的滾珠軸承罩。基於工件圖紙，可以提供其它尺寸的小規模產品，一批接近1000套的注入式模組。
