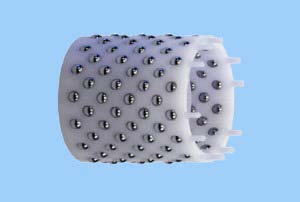

N 500 S型可組合塑膠滾珠軸承罩
品牌:MAHR
型號:N 500 S
聚甲醛樹脂, 密度1.42 kg/dm3
耐熱 100°C, 最高持續工作溫度80°C
特殊滾柱軸承鋼 100 Cr 6 (1.2067)
DIN 5401 / ISO 3290 等級5
軸承罩由鋼球和聚甲醛樹脂製成
由於樹脂材料的重量輕,可獲得高的加速度
極好的幹運行特性
最平滑的運動

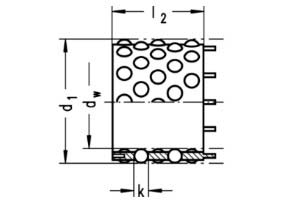

尺寸
n - No. of balls
C - loading capacity (N) |
|
||||||
dw
|
d1
|
l2
|
k
|
n
|
C
|
Order.-No.
|
|
12
|
17
|
21
|
2,5
|
36
|
290
|
5000021
|
|
18
|
24
|
23
|
3
|
66
|
740
|
5000001
|
|
18
|
24
|
30
|
3
|
88
|
960
|
5000002
|
|
19
|
25
|
23
|
3
|
66
|
740
|
5000003
|
|
19
|
25
|
30
|
3
|
88
|
960
|
5000004
|
|
20
|
26
|
23
|
3
|
66
|
740
|
5000017
|
|
20
|
26
|
30
|
3
|
88
|
960
|
5000018
|
|
24
|
30
|
23
|
3
|
84
|
160
|
5000005
|
|
24
|
30
|
30
|
3
|
112
|
1320
|
5000006
|
|
25
|
31
|
23
|
3
|
84
|
1060
|
5000007
|
|
25
|
31
|
30
|
3
|
112
|
1320
|
5000008
|
|
30
|
38
|
25
|
4
|
75
|
1400
|
5000009
|
|
30
|
38
|
30
|
4
|
90
|
1680
|
5000010
|
|
32
|
40
|
25
|
4
|
75
|
1400
|
5000011
|
|
32
|
40
|
30
|
4
|
90
|
1680
|
5000012
|
|
38
|
46
|
25
|
4
|
90
|
1625
|
5000019
|
|
38
|
46
|
30
|
4
|
108
|
1950
|
5000020
|
|
40
|
48
|
25
|
4
|
90
|
1625
|
5000013
|
|
40
|
48
|
30
|
4
|
108
|
1950
|
5000014
|
|
42
|
50
|
25
|
4
|
90
|
1625
|
5000015
|
|
42
|
50
|
30
|
4
|
108
|
1950
|
5000016
|
特徵:
注入式模組.
鋼球被限位但很容易運動.
鋼球在軸向上錯開延長了滾珠導軌軸承的壽命
軸承圈配有配合針和槽用於將每一單獨段組合成所需的長度
材料
軸承圈:
聚甲醛樹脂,注入式模組,密度1.42 kg/dm3
耐熱100°C, 最高持續工作溫度80°C
鋼球:
硬化,特殊滾柱軸承鋼100 Cr 6 (1.2067)
DIN 5401 / ISO 3290 等級5 排列組P0
載荷能力
C 欄顯示了滾珠軸承罩在均布載荷作用下的載荷等級。當有力矩作用時載荷能力必須計算。
特殊設計
可以提供不銹鋼或陶瓷製成的滾珠軸承罩。基於工件圖紙,可以提供其它尺寸的小規模產品,一批接近1000套的注入式模組。
同樣可以提供不帶球的滾珠軸承蓋
