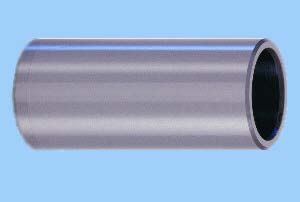

N 550 開放式導套
品牌：MAHR
型號：N 550
直徑 Rz 0.5-1.5 μm
導孔直徑精磨d1精磨到ISO公差IT3
圓度在ISO-IT 3的1/3內
特殊滾柱軸承鋼 100 Cr 6 (1.2067 or 1.3505)
硬度等級在 HRC 60-64/HV 720-815
兩端內部錐形的開放式導套通用的.
當與直徑dw ISO-h3的導軸配合使用時，能保證滾珠軸承的預載荷
滾珠軸承罩可以從導套的兩端取出，這就允許長的導程.
特徵
導孔直徑精磨d1精磨到ISO公差IT3，根據直徑Rz 0.5-1.5 μm.
圓度在ISO-IT 3的1/3內.
圓柱度符合IT 1.
在預載荷作用下插入的軸的徑向跳動在0.0005 mm內.
兩端內部的錐形確保光滑運行.
外徑dB n4 的徑向跳動誤差在IT 4內,磨到導孔直徑,由一端的錐形引導入內.
材料
特殊滾柱軸承鋼100 Cr 6 (1.2067 or 1.3505)
小心熱處理，硬度等級在HRC 60-64/HV 720-815
特殊設計
可以提供基於工件圖紙的尺寸和設計。同樣可用不銹鋼(1.4112)製造.
