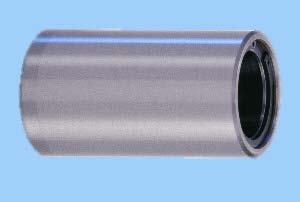

N552 帶有止推環的封閉的導套
品牌：MAHR
型號：N 552
導孔直徑精磨d1精磨到ISO公差IT3
圓度在ISO-IT 3的1/3內
特殊滾柱軸承鋼 100 Cr 6 (1.2067 or 1.3505)
硬度等級在 HRC 60-64/HV 720-815
剛制止推環
兩端都固定有止推環，設計用於與N550配合使用
當與直徑dw ISO-h3的導軸配合使用時，能保證滾珠軸承的預載荷
止推環有效限制軸承罩的直線和旋轉運動
滾珠軸承的平滑運動並不受止推環的影響
特徵
止推環固定在兩端.
封閉的導套和集成的滾珠軸承罩組成一單獨的部件.
導孔直徑精磨d1精磨到ISO公差IT3，根據直徑Rz 0.5-1.5 μm.
圓度在ISO-IT 3的1/3內.
圓柱度符合IT 1.
在預載荷作用下插入的軸的徑向跳動在0.0005 mm內.
外徑dB n4 的徑向跳動誤差在IT 4內,磨到導孔直徑,由一端的錐形引導入內.

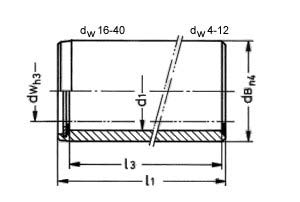

最大導程Hmax由導套直徑l3和滾珠軸承罩長度l2決定：Hmax=2(l3-l2).
材料
特殊滾柱軸承鋼100 Cr 6 (1.2067 or 1.3505)
小心熱處理，硬度等級在HRC 60-64/HV 720-815
剛制止推環
特殊設計
可以提供基於工件圖紙的尺寸和設計。同樣可用不銹鋼(1.4112)製造
