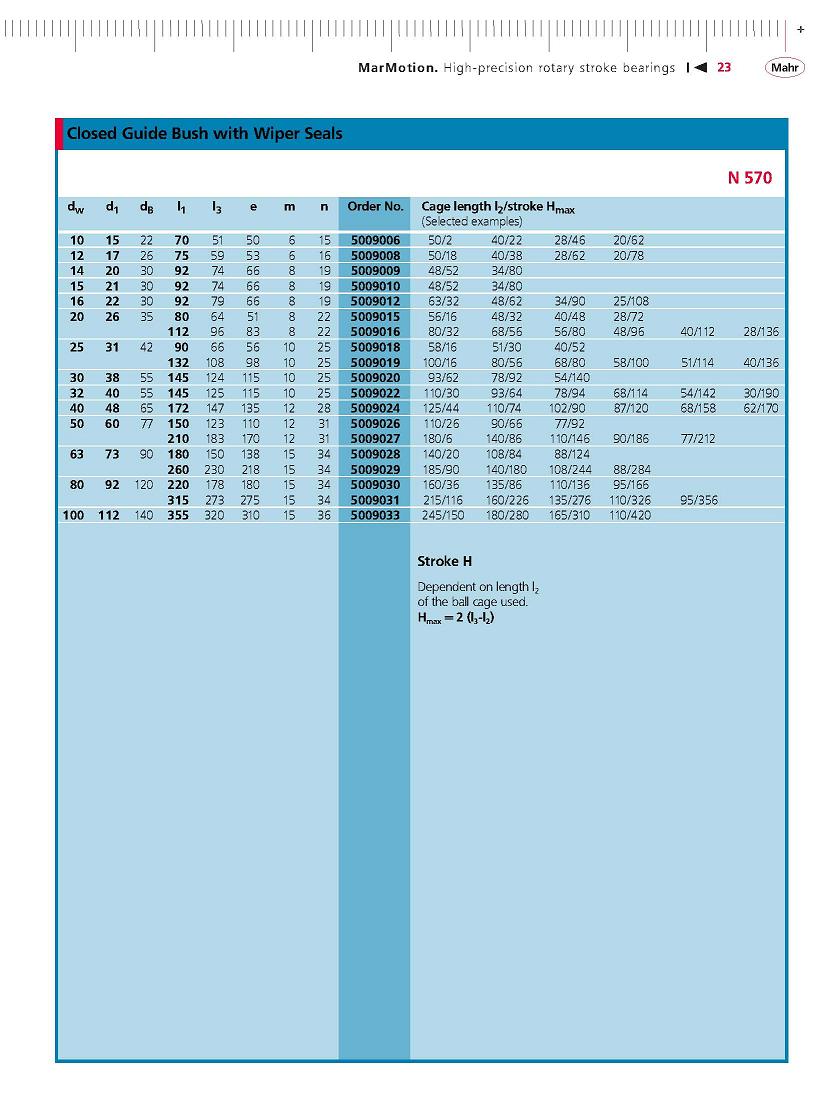

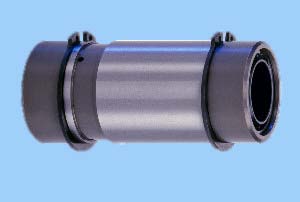

N570 帶有刮油密封環的封閉導套
品牌：MAHR
型號：N 570
特殊滾柱軸承鋼 100 Cr 6 (1.2067 or 1.3505)
硬度等級在 HRC 60-64/HV 720-815
DIN 471 鋼制彈性擋圈

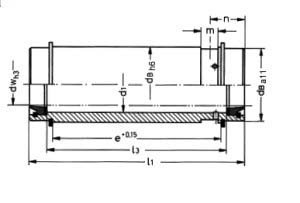

最大導程Hmax由導套直徑l3和滾珠軸承罩長度l2決定：Hmax=2(l3-l2)
帶有厚的、堅固的刮油密封環
當與直徑dw ISO-h3的導軸配合使用時，能保證滾珠軸承的預載荷
刮油密封環阻止任何髒微粒的進入，甚至在最髒的工作環境下（密封環與導軸的摩擦對滾珠導軌軸承的運行有輕微的影響）
三個徑向的潤滑孔
特徵
止推環和密封環固定在兩端.
封閉的導套和集成的滾珠軸承罩組成一單獨的部件.
止推環由卡環固定確保導軌軸承罩有效限制三個徑向孔允許運行時潤滑
導孔直徑精磨d1精磨到ISO公差IT3，根據直徑Rz 0.5-1.5 μm.
圓度在ISO-IT 3的1/3內.
圓柱度符合IT 1.
在預載荷作用下插入的軸的徑向跳動在0.0005 mm內.
外徑dB n4 的徑向跳動誤差在IT 4內,磨到導孔直徑,由一端的錐形引導入內.
最大導程Hmax由導套直徑l3和滾珠軸承罩長度l2決定：Hmax=2(l3-l2).
材料
特殊滾柱軸承鋼100 Cr 6 (1.2067 or 1.3505)
小心熱處理，硬度等級在HRC 60-64/HV 720-815
剛制止推環
鋼殼裡有NBR橡膠的刮油密封環
DIN 471 鋼制彈性擋圈
最大連續工作溫度100°C
特殊設計
可以提供基於工件圖紙的尺寸和設計。同樣可用不銹鋼(1.4112)製造.
